Elektronische Signale im Terahertz-Bereich erzeugt

Graphen: Hoffnungsträger für die Nanoelektronik

| Redakteur: Tina Billo

Einem Forscherteam gelang jetzt der Nachweis, dass Graphen elektronische Signale im Terahertz-Bereich erzeugen kann. Dies könnte den Weg für Hybrid-Bauelemente aus Graphen und traditionellen Halbleitern ebnen.

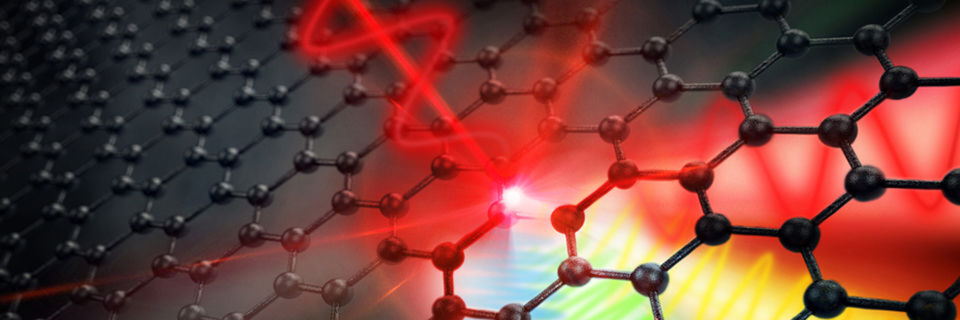

Einem Forscherteam gelang jetzt der Nachweis, dass Graphen elektronische Signale im Terahertz-Bereich erzeugen kann. Dies könnte den Weg für Hybrid-Bauelemente aus Graphen und traditionellen Halbleitern ebnen. (Bild: Juniks / HZDR)

Graphen ist hauchdünn, doch stärker als Stahl, elektrisch leitend und optisch nahezu transparent. Theoretisch sollte das Material bis zu tausendmal schnellere Taktraten erlauben, als die heutige Elektronik auf Silizium-Basis. Jetzt gelang es einem Forscherteam erstmals, dies unter Beweis zu stellen.

Heutige elektronische Komponenten auf Silizium-Basis arbeiten mit Taktraten im Gigahertz-Bereich (GHz), schalten also einige Milliarden Mal pro Sekunde. Derzeit bemüht sich die Elektronikindustrie, in den Terahertz-Bereich (THz) vorzudringen, also etwa hundert- bis tausendmal schnelleren Taktraten zu erzielen.

Als vielversprechendes Material und potenzieller Nachfolger von Silizium gilt Graphen, das eine hohe elektrische Leitfähigkeit besitzt und mit allen existierenden Elektroniktechnologien kompatibel ist. Insbesondere wurde schon länger theoretisch vorhergesagt, dass Graphen ein sehr effizientes, "nichtlineares" elektronisches Material sein könnte und ein angelegtes elektromagnetisches Wechselfeld besonders effizient in Felder mit viel höherer Frequenz umwandeln kann. Alle experimentellen Bemühungen der letzten zehn Jahre, diesen Effekt nachzuweisen, blieben jedoch erfolglos.

Nun haben Wissenschaftler vom Helmholtz-Zentrum Dresden-Rossendorf (HZDR) und von der Universität Duisburg-Essen (UDE) in Zusammenarbeit mit dem Max-Planck-Institut für Polymerforschung (MPI-P) gezeigt, dass das Material tatsächlich elektronische Signale mit Frequenzen im Gigahertz-Bereich – was den heutigen Taktraten entspricht – in Signale mit einer vielfach höheren Frequenz umwandeln kann.

Frequenzvervielfachung gelungen

"Wir konnten nun erstmals den direkten Nachweis für die Frequenzvervielfachung vom Giga- in den Terahertz-Bereich in einer Graphen-Monolage erbringen und elektronische Signale im Terahertz-Bereich erzeugen, und zwar mit bemerkenswerter Effizienz", erklärt Dr. Michael Gensch, dessen Arbeitsgruppe zur Ultrakurzzeit-Physik forscht und die neue Terahertz-Strahlungsquelle TELBE am HZDR betreibt.

Und nicht nur das: Ihren Kooperationspartnern um Prof. Dmitry Turchinovich, Experimentalphysiker an der Universität Duisburg-Essen (UDE), ist es gelungen, die Messungen mit Hilfe eines einfachen, auf physikalischen Grundprinzipien der Thermodynamik beruhenden Modells quantitativ gut zu beschreiben.

Erfolg dank neuer experimenteller Möglichkeiten

Damit ebnen die Forscher den Weg für eine ultraschnelle Nanoelektronik auf Graphen-Basis: "Wir konnten einen lange vorhergesagten Effekt in Graphen nicht nur erstmals experimentell demonstrieren, sondern gleichzeitig quantitativ gut verstehen", betont Prof. Dmitry Turchinovich.

"Wir haben vor einigen Jahren begonnen, die grundlegenden physikalischen Mechanismen der elektronischen Nichtlinearität von Graphen mit Arbeiten in meinem Labor zu untersuchen. Für den tatsächlichen Nachweis und die Quantifizierung der Frequenzvervielfachung reichten unsere Laborlichtquellen aber nicht aus. Dafür brauchten wir experimentelle Möglichkeiten, wie sie derzeit nur an der TELBE-Anlage zur Verfügung stehen."

Multiplikation der Frequenz durch Änderung der Leitfähigkeit

Gelungen ist der langersehnte experimentelle Nachweis mit Hilfe eines Tricks: Die Forscher verwendeten Graphen, das durch seine besondere Herstellung – genau eine Lage an Kohlenstoff-Atomen ist auf einem speziellen Substrat aufgebracht – und die Interaktion mit dem Substrat sowie der Umgebungsluft zahlreiche freie Elektronen enthält. Werden diese beweglichen Elektronen durch ein Wechselfeld angeregt, so teilen sie ihre Energie sehr schnell mit den anderen Elektronen im Graphen, die quasi wie eine erhitzte Flüssigkeit reagieren.

Aus einer elektronischen "Flüssigkeit" wird, bildlich gesprochen, ein elektronischer "Dampf" im Graphen. Der Wechsel zwischen der "flüssigen" und der "Dampf"-Phase geschieht innerhalb von billionstel Sekunden und verursacht besonders schnelle sowie starke Änderungen der Leitfähigkeit. Dies ist der grundlegende Baustein für die effiziente Multiplikation der Frequenz.

Elektronik auf Kohlenstoff-Basis

Die Wissenschaftler verwendeten elektromagnetische Pulse aus der TELBE-Anlage mit Frequenzen zwischen 300 und 680 Gigahertz und wandelten sie im Graphen in Pulse mit der drei-, fünf- sowie siebenfachen Frequenz um, also in den Terahertz-Frequenzbereich. "Die nichtlinearen Koeffizienten, die die Effizienz der Erzeugung dieser dritten, fünften und siebten harmonischen Frequenz beschreiben, waren dabei außergewöhnlich hoch", erklärt Turchinovich.

"Graphen ist damit womöglich das elektronische Material mit der höchsten Nichtlinearität, das bisher bekannt ist. Die gute Übereinstimmung der gemessenen Werte mit unserem thermodynamischen Modell lässt hoffen, dass wir damit auch die Eigenschaften von nanoelektronischen Bauelementen aus Graphen gut vorhersagen können."

Prof. Mischa Bonn, Direktor am MPI-P, der auch an dieser Arbeit beteiligt war, betont: "Unsere Entdeckung ist bahnbrechend. Wir haben demonstriert, dass Elektronik auf Kohlenstoff-Basis mit ultraschnellen Raten enorm effizient operieren kann. Auch sind ultraschnelle Hybrid-Bauelemente aus Graphen und traditionellen Halbleitern denkbar."

Messtechnik bis zur Grenze ausgereizt

Durchgeführt wurde das Experiment an der neuartigen, auf einem supraleitenden Beschleuniger basierenden Terahertz-Strahlungsquelle TELBE im ELBE-Zentrum für Hochleistungs-Strahlenquellen des HZDR. Deren im Vergleich zu laserbasierten Terahertz-Quellen hundertfach höhere Pulsrate machte die zur Untersuchung von Graphen erforderliche Messgenauigkeit überhaupt erst möglich.

Ein im Rahmen des EU-Projekts EUCALL entwickeltes Datenverarbeitungsverfahren erlaubt es den Forschern dabei, die Messdaten für jeden einzelnen der 100.000 Lichtpulse pro Sekunde zu verwerten. "Bei uns gibt es keine schlechten Daten", so Gensch.

"Da wir pulsaufgelöst messen können, gewinnen wir Größenordnungen an Messgenauigkeit. Messtechnisch bewegen wir uns damit an der Grenze dessen, was derzeit machbar ist."

Originalpublikation:

H.A. Hafez, S. Kovalev, et al.: „ Extremely efficient terahertz high harmonic generation in graphene by hot Dirac fermions “ in: Nature.
