Wie funktioniert Striping beim RAID-System?

Blockweise Datenverteilung Wie funktioniert Striping beim RAID-System?

30.10.2018 Von Diplom-Betriebswirtin Tina Billo 3 min Lesedauer

Anbieter zum Thema

Die bei RAID-Speichern eingesetzte Striping-Technik verteilt Daten gleichmäßig in Blöcken auf zwei oder mehr physische Festplatten, die sich wie ein großes logisches Laufwerk präsentieren. Da die Informationen parallel auf mehrere HDDs geschrieben beziehungsweise von diesen gelesen werden, lassen sich höhere Durchsatzraten erzielen.

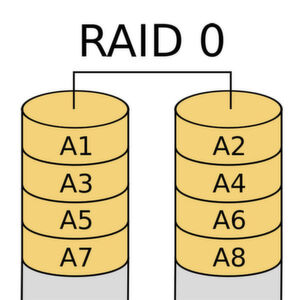

Die hinter RAID 0 stehende Technik ist das Striping. Die Bezeichnung rührt daher, dass Daten abwechselnd im Reißverschlussverfahren in zusammenhängenden Blöcken gleicher Größe auf mindestens zwei Festplatten geschrieben werden.(Bild: RAID 0 /en:User:Cburnett / CC BY-SA 3.0) — Die hinter RAID 0 stehende Technik ist das Striping. Die Bezeichnung rührt daher, dass Daten abwechselnd im Reißverschlussverfahren in zusammenhängenden Blöcken gleicher Größe auf mindestens zwei Festplatten geschrieben werden.
(Bild: RAID 0 /en:User:Cburnett / CC BY-SA 3.0)

Striping ist ein Verfahren, das bei RAID-Konfigurationen angewandt wird. Die Verteilung von Dateien auf mehrere Festplatten wird ebenfalls bei RAID 0 angewandt, dabei wird allerdings auf die Paritätsberechnung verzichtet. Anders als es der Name „Redundant Array of Inexpensive/Independent Disks“ verspricht, bietet RAID 0 also keine Redundanz, dafür beschleunigt es beim Lesen von großen Datenmengen auf annähernd die kontinuierliche Datentransferrate der langsamsten Festplatte im Verbund.

RAID 0 verknüpft zwei und mehr Festplatten so, dass ein Datenstrom alternierend auf die angeschlossenen Festplatten geschrieben wird. Beim Lesen werden die verteilten Daten wieder zu einem kontinuierlichen Datenstrom zusammengefügt. Für jede Festplatte ist dazu allerdings ein eigener Schreib-/Lesekanal erforderlich.

4K verbessert die Kapazitätsnutzung

Festplatten speichern Daten immer noch in Blöcken von 512 Byte. Diese Blockgröße wurde inzwischen auf 4 Kilobyte (KB) angehoben, da so mehr Platz auf der Speicherplatte genutzt werden kann. 8, 16, 32 oder ein vielfaches hintereinander liegender Blöcke werden in einem Cluster respektive einem „Stripe Set“ zusammengefasst, um so größere Datenmengen in einem „Rutsch“ zu erfassen und Verzögerungen durch Spur- oder Kopfwechsel zu vermeiden.

Um diesen Block/Cluster in einer Festplatte zu lesen, sind Positionierzeiten der Schreib-/Leseköpfe notwendig. Diese benötigen laut Datenblatt der 10-Terabyte-Ultrastar von WD durchschnittlich 4,16 Millisekunden. Das entspricht bei einer Drehzahl von 7.200 1/min der Zugriffszeit in der Mitte der Festplatte. Die maximale Latenz liegt bei den innersten Spuren oberhalb von 8 Millisekunden.

Reisegeschwindigkeit

Danach werden die Daten in einen 256 Megabyte (MB) großen Puffer geladen und können dann mit einer kontinuierlichen typischen Datenrate von 249 MB/s ausgelesen werden. Diese Datenmenge wird über eine Schnittstelle mit 1.200 MB/s Bandbreite an den Festplatten-Controller weitergereicht. Dieser Streaming-Modus, technischer als „Sustained Transfer Rate“ bezeichnet, beschreibt die mittlere Transferrate einer Festplatte.

Der Wert variiert um zig MB pro Sekunde nach oben und unten, je nachdem, ob die dichter mit Daten bepackten Außenspuren oder die mit weniger Daten versehenen Innenspuren der Festplatte gelesen werden. Abhängig von vielen weiteren Faktoren wie beispielsweise Umschaltzeiten bei Spur- und Plattenwechsel, Fehlern beim Lesen oder externen Erschütterungen wird diese kontinuierliche Transferrate jedoch nur für kürzere Zeitabschnitte erreicht.

Stabile Geschwindigkeit

RAID 0 ermöglicht durch den parallelen Betrieb von mindestens zwei Festplatten, dass die Geschwindigkeit des „Streaming Modus“ aufrechterhalten bleibt. Jede Platte liefert dabei ihren Anteil am Datenstrom und hat anschließend eine „Ruhephase“, in welcher der Puffer wieder gefüllt werden kann. Der RAID-Controller selbst koordiniert die korrekte Zusammensetzung des Datenstroms, der quasi im Reißverschlussverfahren arbeitet.

Gefahr Datenverlust

Dass RAID 0 keine Datenverfügbarkeit bereitstellt, wird häufig bemängelt. Da die Daten allerdings erst auf diese RAID-Konfiguration gespielt werden müssen, liegen sie zuvor auf einem anderen Medium vor. Der RAID-0-Verbund ließe sich so nach einem Festplattenausfall wieder rekonstruieren. Für kritische Daten ist RAID 0 jedoch keine Option.

Schnelle Datenströme für den Kreativbereich

Anders als vielfach geglaubt, müssen auch Halbleiterspeicher wie SSDs oder Flash-Karten auf hohe Durchsatzraten getrimmt werden. So liefert eine Standard-SSD wie die Samsung Evo 840 Datenraten von 40 MB/s bei zufälligem Lesen von 4-KB-Blöcken; beim Lesen von 2-MB-Blöcken werden laut IOMeter-Test knapp 500 MB/s erreicht.

In der Realität mit echten Datenstrukturen liegen die Ergebnisse jedoch weit unter diesem Spitzenergebnis. Dies gilt auch für modernere SDHC-Speicherkarten wie Sandisks Ultra 32 GB, die laut Hersteller in der Geschwindigkeitsklasse Class 10 mit 80 MB/s Daten lesen kann. Hohe Lesegeschwindigkeiten hängen allerdings sehr von der Dateigröße ab. Viele kleine Dateien machen Speichermedien erstaunlich langsam.

Jetzt Newsletter abonnieren

Täglich die wichtigsten Infos zu Data-Storage und -Management

Geschäftliche E-Mail

Bitte geben Sie eine gültige E-Mailadresse ein.

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Stand: 08.12.2025

Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.

Einwilligung in die Verwendung von Daten zu Werbezwecken

Ich bin damit einverstanden, dass die Vogel IT-Medien GmbH, Max-Josef-Metzger-Straße 21, 86157 Augsburg, einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von Newslettern und Werbung nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.

Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.

Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.

Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.

Recht auf Widerruf

Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung.

Beständige Datentransferraten liefern hingegen LTO-Laufwerke, die es in Generation 8 auf 360 MB/s nativ bringen, sich bei komprimierten Daten jedoch auf über 1.000 MB/s erhöhen können. Wahrscheinlich werden SSDs auch die Leseraten nach oben drücken. Die Frage ist allerdings: zu welchem Preis? RAID 0 hat insofern seine Berechtigung und wird von Profifotografen immer noch für schnelle Kopien und Bildbetrachtung eingesetzt.
